設備紹介
コンピュータ制御スプリングフォーミングセンター RX40C
ばね成形の常識を変えたRXがさらに進化しました。
サーボスライド機構およびロータリワイヤフィード機構を最適化し、さらに高速生産が可能になりました。
特徴
- ロータリツールチェンジャを搭載した3次元制御サーボスライドを2基装備し、最大12個のツールまたはスピナを制御します。さらにロータリワイヤガイド、ロータリ ワイヤフィード、独立したカットスライド、補助スライドを装備し、合計15軸を制御します。
- 3次元制御サーボスライドは、すべてのツールとスピナの位置を数値制御できます。
- ロータリツールチェンジャによって、成形に必要なツールを簡単に選択できます。
- ロータリワイヤフィードとロータリワイヤガイド機構によって、線材とワイヤ ガイドを回転できるので、スライドの位置を変更することなく、複雑な形状の成形が簡単にできます。
- スピナツールは剛性に優れた設計になっています。また、スピナツールホルダや芯金のサイズが 豊富に用意されています。
- サーボカットによりワイヤガイドに負担をかけずに切断できます。 (RX-40Bはオプション）
- サーボワイヤグリップを使用することで、グリップしたまま3次元に動かすことができるので、 加工の自由度がさらに広がります。（RX-40Bはオプション）
基本仕様
▼機械本体
| メーカー名 | 株式会社板屋製作所 |
|---|---|
| 成形能力・線径 | 1.5-4.0mm |
| 機械外形 | 全高：2140mm 全幅：2110mm 奥行：2190mm 重量：4100kg |
| コンピュータ外形 | 全高：1600mm 全幅：410mm 奥行：410mm 重量：220kg |
| 電源 | 50A |
| 周辺機器制御 | 12ports |
| 外部記憶装置 | USB |
| 環境温度 | 0-45℃ |
▼サーボ軸
| フィード | 最小単位：0.02mm 最高速度：68m/min. |
|---|---|
| カットスライド | 最小単位：0.1° |
| 補助スライド | 最小単位：0.1° |
| ロータリワイヤフィード | 最小単位：0.1° |
| ロータリワイヤガイド | 最小単位：0.1° |
| テーブル水平 | 最小単位：0.01mm ストローク：150mm |
| テーブル上下 | 最小単位：0.01mm ストローク：60mm |
| テーブル前後 | 最小単位：0.01mm ストローク：150mm |
| スピナ | 最小単位：0.0001 |
| ツールチェンジャー | 最小単位：0.0001 |

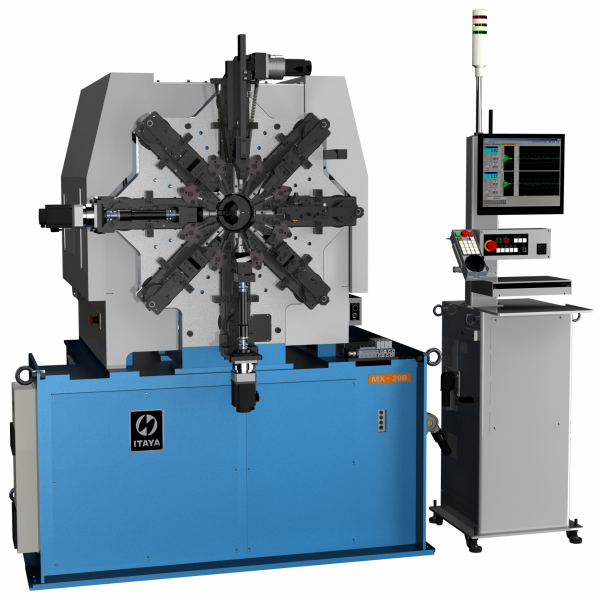

コンピュータ制御スプリングフォーミングマシン MX20A MX30
特徴
- ボディースライドは、外径軸を追加しボディーツールを3次元に制御することができます。プログラムだけであらゆる径に対応できます。
- サーボスイング機構は、45度毎に配置された8個のサーボスライドをすべてスイングし、ツールの左右方向の位置を数値制御します。ボディーツールの初張力や、スピナのオフセット量を簡単に調整できます。
- ロータリワイヤフィードとロータリワイヤガイド機構によって、線材とワイヤガイドを回転できるので、スライドの位置を変更することなく、複雑な形状の成形が簡単にできます。
- 独立したサーボモータで駆動されるツールスライド(4個)、スピナスライド(2個)、カットスライド(1個)は、クランクによって駆動され高速生産を可能にしました。
- MX-20Aはクランク軸を等速に駆動させることができるようになりました。芯金巻きやピッチ制御に有効です。
- スピナの芯金部を回転する、二重回転スピナが標準装備されています。(MX-20B、MX-30はオプション)
基本仕様 MX20A
▼機械本体
| メーカー名 | 株式会社板屋製作所 |
|---|---|
| 成形能力・線径 | 0.5-2.0mm |
| 機械外形 | 全高：1993mm 全幅：1643mm 奥行：1357mm 重量：1980kg |
| コンピュータ外形 | 全高：1600mm 全幅：490mm 奥行：490mm 重量：220kg |
| 電源 | 30A |
| 周辺機器制御 | 12ports |
| 外部記憶装置 | USB |
| 環境温度 | 0-45℃ |
▼サーボ軸
| フィード | 最小単位：0.01mm 最高速度：109m/min. |
|---|---|
| 外径 | 最小単位：0.001mm ストローク：18mm |
| ロータリワイヤフィード | 最小単位：0.1° |
| ロータリワイヤガイド | 最小単位：0.1° |
| スイング | 最小単位：0.01mm ストローク：+/-8mm |
| ボディースライド | 最小単位：0.001mm ストローク：105mm |
| ツールスライド | 最小単位：0.001° ストローク：100mm |
| スピナ | 最小単位：0.0001 |
基本仕様 MX30
▼機械本体
| メーカー名 | 株式会社板屋製作所 |
|---|---|
| 成形能力・線径 | 1.5-3.0mm |
| 機械外形 | 全高：2010mm 全幅：1500mm 奥行：1590mm 重量：2200kg |
| コンピュータ外形 | 全高：1600mm 全幅：410mm 奥行：410mm 重量：220kg |
| 電源 | 50A |
| 周辺機器制御 | 12ports |
| 外部記憶装置 | USB |
| 環境温度 | 0-45℃ |
▼サーボ軸
| フィード | 最小単位：0.01mm 最高速度：73m/min. |
|---|---|
| 外径 | 最小単位：0.001mm ストローク：26mm |
| ロータリワイヤフィード | 最小単位：0.1° |
| ロータリワイヤガイド | 最小単位：0.1° |
| スイング | 最小単位：0.001mm ストローク：+/-12mm |
| ボディースライド | 最小単位：0.001mm ストローク：120mm |
| ツールスライド | 最小単位：0.01° ストローク：120mm |
| スピナ | 最小単位：0.0001 |
▼オプション軸 MX20A、MX30
| スピナ | 最小単位：0.0001 |
|---|---|
| 芯金回転 | 最小単位：0.0001 |
※掲載されている内容は予告なく変更される場合があります。予めご了承ください。
